Sa maramihang paghawak ng materyal, ang conveyor belt mismo ay nagbibigay ng pansin. Ito ay nakikita, mahal, at malinaw na kritikal sa mga operasyon. Ngunit ang mga sangkap na sumusuporta sa sinturon—ang conveyor na nagdadala ng mga roller assemblies na nagdadala ng libu-libong toneladang materyal araw-araw—ay mas direktang tinutukoy ang buhay ng sinturon kaysa sa alinmang salik. Ang isang maling pagkakahanay o na-seized na conveyor na may dalang roller ay lumilikha ng isang punto ng pagsusuot na nagbababad sa takip ng sinturon, nagdudulot ng init, nagpapataas ng konsumo ng kuryente, at sa huli ay nagiging sanhi ng napaaga na pagpapalit ng sinturon na nagkakahalaga ng sampu-sampung libong dolyar.

Conveyor na nagdadala ng rollertumugon ang mga tagagawa ng mga espesyal na disenyo na tumutugon sa mga partikular na hamon sa pagpapatakbo: pagbuo ng materyal, pagsubaybay sa sinturon, paglaban sa epekto, at kaagnasan sa kapaligiran. Kabilang sa mga espesyal na variant na ito, ang spiral idler, parallel comb idler, inverted V type idler, at ceramic conveyor idler ay nagsisilbi sa bawat isa sa mga natatanging application. Ang mga conveyor carrying roller na ito ay may mga karaniwang elemento sa pagmamanupaktura—mga high-frequency na welded pipe, high-density nylon seal, bearings, at round steel—ngunit naiiba sa configuration ng surface at functional optimization.

Bakit Mahalaga ang Pagpili ng Roller na May Dala-dalang Conveyor

Ang isang conveyor system ay kasing maaasahan lamang ng dala nitong roller train. Sinusuportahan ng conveyor na nagdadala ng roller ang sinturon at ang pagkarga ng materyal habang pinapanatili ang wastong pagkakahanay ng sinturon. Kapag nabigo ang isang roller, ang mga kahihinatnan ay cascade:

• Pagkasira ng sinturon: Ang isang nahuli na conveyor na may dalang roller ay nagiging isang nakatigil na nakasasakit na ibabaw, na nag-ukit ng uka sa gumagalaw na takip ng sinturon
• Tumaas na drag: Ang mga roller na hindi umiikot o mataas ang resistensya ay nagpapataas ng pagkonsumo ng power ng motor sa drive
• Pagtapon ng materyal: Ang mga hindi naka-align na roller ay nagbibigay-daan sa maling pagtunton ng sinturon, pagtatapon ng materyal sa gilid ng system
• Structural stress: Ang hindi pantay na resistensya ng roller ay lumilikha ng mga variation ng belt tension na nagbibigay diin at nagtutulak

Ang dalubhasang conveyor na nagdadala ng mga disenyo ng roller na inilarawan sa ibaba ng bawat address na partikular na mga mode ng pagkabigo na karaniwan sa mga partikular na industriya at aplikasyon.

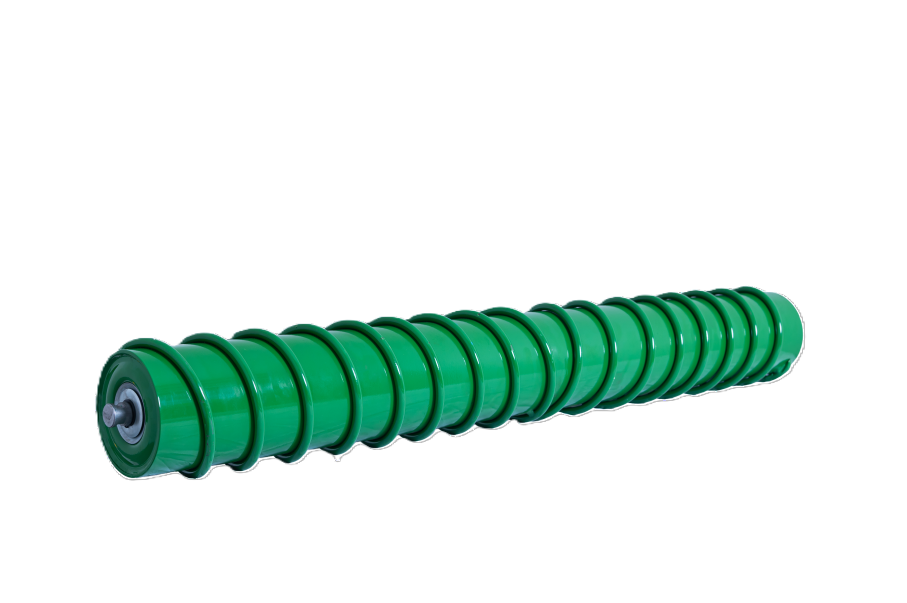

Spiral Idler: Self-Cleaning para sa Malagkit na Materyal

Ang spiral idler ay isang conveyor na may dalang roller na variant na idinisenyo para sa mga application kung saan ang materyal na carryback ay nakadikit sa ibabaw ng sinturon. Ginawa mula sa mga high-frequency welded pipe, high-density nylon seal, spiral spring, bearings, at round steel, nagtatampok ang spiral idler ng helical surface configuration.

Prinsipyo ng Pagpapatakbo

Habang dumadaan ang belt sa spiral idler, lumilikha ang helical pattern ng mga differential contact point na pumuputol sa tensyon sa ibabaw sa pagitan ng belt at nakadikit na materyal. Ang mga malagkit na deposito—clay, basang buhangin, durog na ore na may moisture—ay naglalabas mula sa ibabaw ng sinturon sa halip na maipon sa conveyor na nagdadala ng roller.

Mga Pangunahing Aplikasyon

• Pinagsama-sama at pagproseso ng buhangin
• Clay at mineral handling
• Mga halaman sa paghahanda ng karbon
• Anumang sinturon na nagdadala ng malagkit o mataas na kahalumigmigan na materyales

Binabawasan ng disenyo ng spiral ang pangangailangan para sa magkahiwalay na mga scraper at tagapaglinis ng sinturon, na nangangailangan mismo ng pagpapanatili at pagsasaayos. Para sa mga operator na naghahanap ng conveyor na nagdadala ng roller na may passive self-cleaning capability, ang spiral idler ay nagbibigay ng isang solusyon na walang maintenance.

Parallel Comb Idler: Return Belt Cleaning na may Self-Cleaning Structure

Ang parallel comb idler ay isang uri ngconveyor na nagdadala ng rollerpartikular na na-configure para sa mga aplikasyon ng return belt. Ito ay gawa sa mga high-frequency na welded pipe, high-density na nylon seal, hugis-suklay na rubber ring, spacer, bearings, at round steel.

Return Belt Function

Sa likod na bahagi ng isang conveyor system—ang bahagi ng belt na naglalakbay na walang laman sa ilalim ng carrying run—maaaring maipon ang material carryback, bumababa sa daanan pabalik at lumikha ng mga problema sa housekeeping. Ang parallel comb idler ay isang conveyor carrying roller na idinisenyo upang ayusin ang mga back belt habang nagbibigay ng aktibong pagkilos sa paglilinis.

Mga Katangian sa Paglilinis ng Sarili

Ang mga singsing na goma na hugis suklay ay lumilikha ng isang mekanikal na pagkilos ng paglilinis sa ibabaw ng sinturon. Habang dumadaan ang return belt sa conveyor na ito na may dalang roller, ang nakadikit na materyal ay natanggal at nahuhulog sa halip na maglakbay gamit ang sinturon patungo sa tail pulley. Kabilang sa mga pangunahing katangian ng pagganap ang:

• Mababang ingay: Binabawasan ng disenyo ng suklay ang ingay sa pakikipag-ugnay kumpara sa mga solid-surface roller
• Makapal na pader ng tubo: Pinahusay na tibay ng istruktura para sa serbisyo sa pagbabalik
• Flexible na pag-ikot: Ang mababang rolling resistance ay nagpapaliit sa pagkawala ng kuryente
• Mababang resistensya: Nabawasan ang bearing drag kumpara sa mga nakasanayang return idler

Para sa mga pasilidad na nakikipaglaban sa materyal na carryback sa mga landas ng pagbabalik ng conveyor, ang parallel comb idler ay nag-aalok ng isang passive na solusyon sa paglilinis na hindi nangangailangan ng panlabas na kapangyarihan o mga control system.

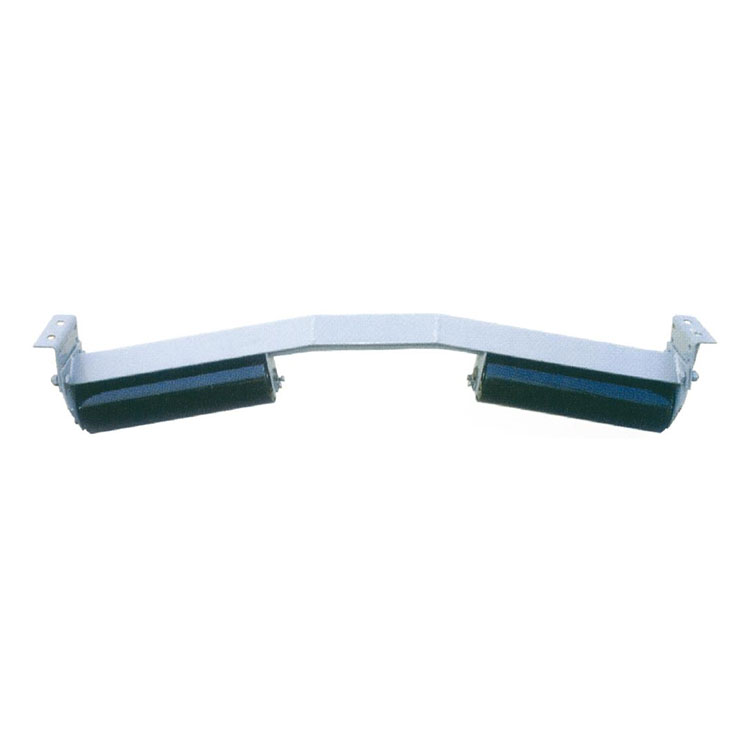

Inverted V Type Idler: Belt Suppression at Tracking

Ang inverted V type idler ay isang conveyor carrying roller na pangunahing ginagamit upang ayusin ang pagbabago ng anggulo ng return belt sa mga belt conveyor system. Ang pangunahing tungkulin nito ay ang pagsugpo ng sinturon—iwasan ang paglipad pataas ng sinturon at pagkamot ng mga bahagi ng istruktura.

Pag-andar ng Belt Suppression

Sa mga mahahabang conveyor, partikular sa mga may hilig na seksyon o mataas na bilis ng sinturon, maaaring iangat ng pabalik na sinturon ang mga idler roll dahil sa dynamics ng tension ng belt o air entrainment. Ang sinturon na lumilipad paitaas ay dumudugtong sa istrukturang bakal—mga cross beam, stringer, mga daanan—na nagiging sanhi ng pagkabasag ng takip at potensyal na pagkasira ng gilid ng sinturon.

Ang inverted V configuration ng conveyor carrying roller na ito ay lumilikha ng isang profile na kumukuha ng belt at pinipigilan ito, pinapanatili ang pare-parehong contact habang pinapayagan ang libreng pag-ikot. Hindi tulad ng mga flat return idler na nagpapahintulot sa patayong paggalaw ng sinturon, pisikal na pinipigilan ng baligtad na V ang posisyon ng sinturon.

Pagtatak at Proteksyon sa Kapaligiran

Ang magkabilang dulo ng conveyor na ito na may dalang roller ay may kasamang labyrinth seal structures na sinamahan ng double-sided sealed bearings. Ang dual-barrier system na ito ay nagbibigay ng:

• Proteksyon ng alikabok: Pinipigilan ng mga seal ng labirint ang pagpasok ng pinong particulate
• Water resistance: Ang mga double-sided seal ay hindi kasama ang moisture sa mga basang kapaligiran
• Pinahabang buhay ng tindig: Ang pagbubukod ng kontaminasyon ay direktang nauugnay sa buhay ng serbisyo ng tindig

Para sa conveyor na nagdadala ng mga produktong roller na tumatakbo sa maalikabok o basa na mga kapaligiran—mga minahan, quarry, mga outdoor stockpile conveyor—ang kalidad ng sealing ay kadalasang ang pagkakaiba sa pagitan ng tatlong buwan at tatlong taon ng buhay ng serbisyo.

Ceramic Conveyor Idler: Abrasion at Corrosion Resistance

Ang ceramic conveyor idler ay isang conveyor na nagdadala ng roller na ginawa gamit ang aluminum oxide (alumina) na ibabaw sa halip na bakal o goma. Ang pagpili ng materyal na ito ay nagbibigay ng mga tiyak na pakinabang para sa mga agresibong aplikasyon.

Mga Katangian ng Materyal

Ang aluminyo oxide (Al₂O₃) ceramic ay nag-aalok:

• Mataas na tigas: Lumagpas sa 80 sa sukat ng Rockwell HRA, mas matigas kaysa sa bakal
• Acid resistance: Hindi naaapektuhan ng mga acidic na solusyon na nakakasira sa mga steel roller
• Alkali resistance: Chemically stable sa mga pangunahing kapaligiran
• Abrasion resistance: Nakaligtas sa pakikipag-ugnay sa matutulis at matitigas na materyales na pumuputok sa bakal o goma

Angkop na Aplikasyon

Ang ceramic conveyor carrying roller ay malawakang ginagamit sa pagmimina, buhangin at graba, metalurhiya ng bakal, industriya ng kemikal, at iba pang mga industriya kung saan:

• Ang mga materyales na may mataas na tigas (iron ore, taconite, granite) ay mabilis na nag-aalis ng mga idler na bakal
• Ang mga kinakaing unti-unting kapaligiran (mga halaman ng pataba, paghawak ng kemikal) ay umaatake sa mga ibabaw ng bakal
• Ang mataas na bilis ng sinturon ay nagpapabilis sa pagsusuot sa maginoo na conveyor na nagdadala ng mga ibabaw ng roller

Mga trade-off

Ang mga ceramic idler ay karaniwang mas mahal kaysa sa mga steel idler at mas mabigat, na nangangailangan ng pagsasaalang-alang sa kapasidad ng belt drive at suporta sa istruktura. Gayunpaman, para sa mga operasyong nakakaranas ng mga idler changeout bawat ilang buwan dahil sa abrasion, ang pinahabang buhay ng serbisyo ng ceramic ay kadalasang nagbibigay-katwiran sa premium. Ang ceramic conveyor carrying roller ay nag-aalok ng mas mahabang agwat sa pagitan ng mga pagpapalit, na binabawasan ang mga gastos sa paggawa at downtime para sa pagpapanatili.

Mga Karaniwang Tagapagpahiwatig ng Kalidad ng Paggawa

Sa lahat ng uri ng conveyor na may dalang roller—spiral, comb, inverted V, ceramic—may ilang mga katangian sa pagmamanupaktura ay nagpapahiwatig ng kalidad anuman ang configuration.

High-Frequency Welded Pipe

Ang katawan ng tubo ng isang conveyor na nagdadala ng roller ay dapat na tuwid, bilog, at pare-pareho ang kapal ng dingding. Ang high-frequency welding ay gumagawa ng tahi na may kaunting internal flash at pare-parehong metalurhiya. Ang hindi magandang kalidad na mga tubo ay nagdudulot ng roller eccentricity, na lumilikha ng vibration at belt flutter.

High-Density Nylon Seal

Ang mga seal ay hindi kasama ang kontaminasyon. Ang mga low-density seal ay sumisipsip ng moisture, namamaga, at nawawalan ng bisa. Ang high-density na nylon ay nagpapanatili ng dimensional stability, pinapanatili ang lubricant, at pinapanatili ang mga contaminant. Ang conveyor na may dalang roller seal ay kadalasang bahagi na tumutukoy sa buhay ng serbisyo.

Bearings

Ang double-sided sealed bearings (tinatawag ding sealed-for-life bearings) ay pre-lubricated at hindi nangangailangan ng maintenance. Ang pagpili ng conveyor na nagdadala ng roller bearing ay dapat tumugma sa mga kinakailangan sa pagkarga at bilis; Ang mga undersized na bearings ay nabigo nang wala sa panahon, habang ang mga oversized na bearings ay nagdaragdag ng gastos nang hindi kinakailangan.

Bilog na Bakal

Ang mga dulo ng baras at mga naka-mount na ibabaw ay nangangailangan ng mahusay na pag-ikot at pagtatapos sa ibabaw. Ang mga hindi tumpak na shaft ay lumilikha ng misalignment, hindi pantay ang paglo-load ng mga bearings at nagiging sanhi ng maagang pagkabigo ng conveyor na nagdadala ng roller assembly.
